一、概述：

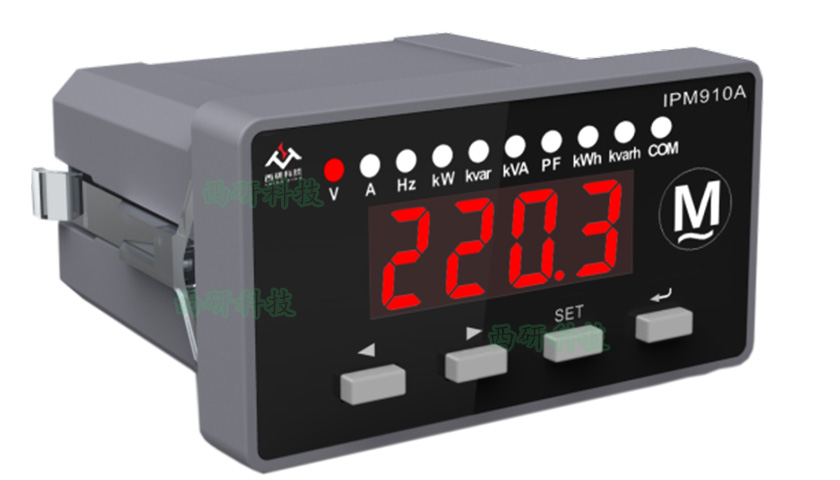

IPM910A單相數字式智能電表，以工業級微處理器為核心，處理速度高，具有很高的性價比。其中IPM910A-I是電流表，IPM910A-V是電壓表，IPM910A-M是包含全部電參數測量的智能電表。IPM910A電表主要適用于較小安裝尺寸的配電柜，可以滿足空間比較苛刻的低壓柜及樓層配電箱安裝要求。
二、應用范圍：
工廠動力系統自動化、負荷控制；
智能樓宇系統；
無功補償系統；
三、功能特性：
全電量測量和1級有功電能計量
配置2路DI和1路AO
RS-485通信口，支持Modbus通信規約
4位高亮LED顯示

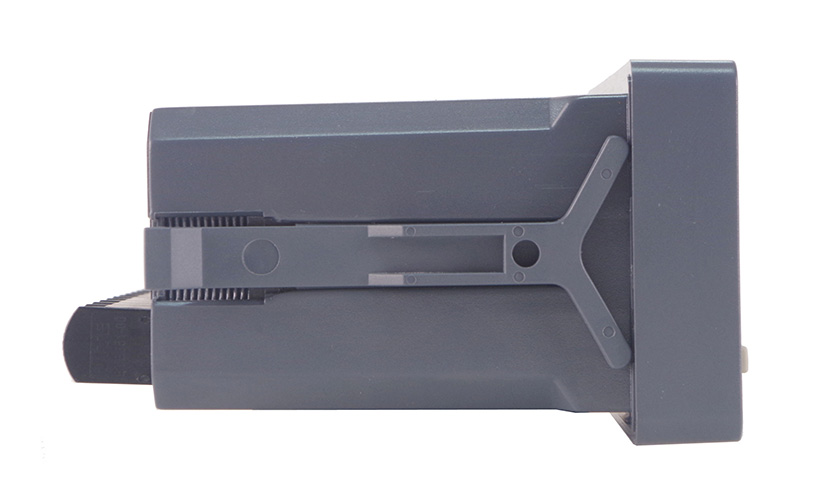

結構緊湊小巧、簡易滑塊安裝
四、產品選型：
|
功能 |
項目 |
IPM910A-M |
IPM910A-V |
IPM910A-I |
|
電參數測量 |
電壓 |
■ |
■ |
-- |
|
電流 |
■ |
-- |
■ |
|
|
頻率 |
■ |
■ |
-- |
|
|
有功功率 |
■ |
-- |
-- |
|
|
無功功率 |
■ |
-- |
-- |
|
|
視在功率 |
■ |
-- |
-- |
|
|
功率因數 |
■ |
-- |
-- |
|
|
電能 |
有功電能 |
■ |
-- |
-- |
|
無功電能 |
■ |
-- |
-- |
|
|
輸入 輸出 |
開關量輸入（2DI）[注] |
-- |
-- |
選配 |
|
模擬量輸出（1AO）[注] |
選配 |
選配 |
選配 |
|
|
通信 接口 |
RS-485口，MODBUS-RTU |
■ |
■ |
■ |
注：DI和AO二者只可選其一。
五、技術參數
|
項目 |
參數 |
|
工作電源 |
電壓范圍：95 - 250V DC/AC，47-440Hz 功率消耗：＜2W |
|
輸入電壓 |
額定電壓：220V或380V 精度范圍：5V~400V 過載能力：1.2Un，連續工作； 2Un，允許1s |
|
輸入電流 |
額定電流：5A或1A 功 耗：< 0.3VA /相（額定時） 精度范圍：額定5A：10mA～6A 額定1A：2mA～1.2A 過載能力：1.2In，連續工作；20In，允許1s |
|
測量精度 |
電壓：±0.5％；電流：±0.5％；功率：±1.0％；功率因數±1.0％；頻率±0.02Hz； |
|
電能等級 |
有功電能：GB/T 17215.322，1級 無功電能：GB/T 17215.323，2級 電能最大顯示：9999，累計超過該值自動翻轉。 |
|
DI輸入 |
可選2路；內激勵24VDC；前去抖時間100ms |
|
AO輸出 |
可選1路； 輸出范圍：4~20mA；準確度：±1.0％ 過載能力：1.2倍；負載能力：500Ω |
|
通信接口 |
接口類型：RS-485，2線方式 工作方式：半雙工 通信速率：1200～38400 bps 通信規約：MODBUS-RTU |
|
端子螺絲緊固力矩 |
0.5N·m |
|
工作溫度范圍：-5℃～＋55℃； 極限溫度范圍：-25℃～＋70℃ |
六、結構尺寸

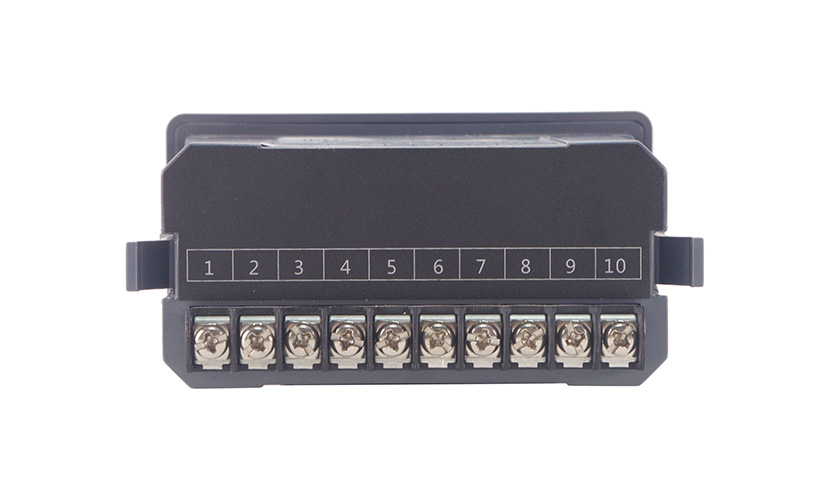

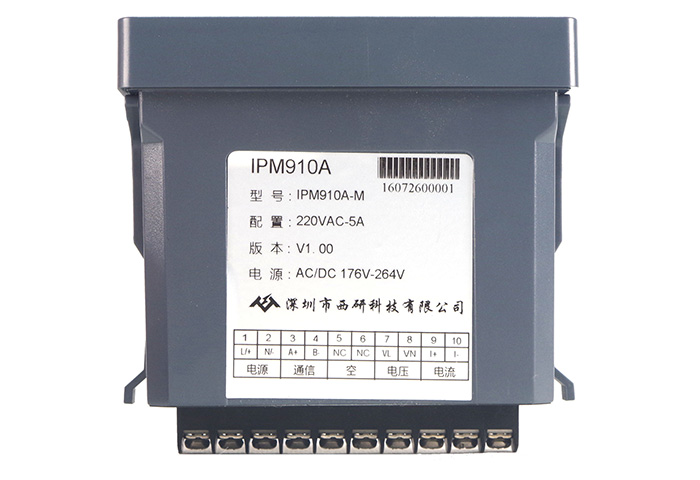

七、端子圖
